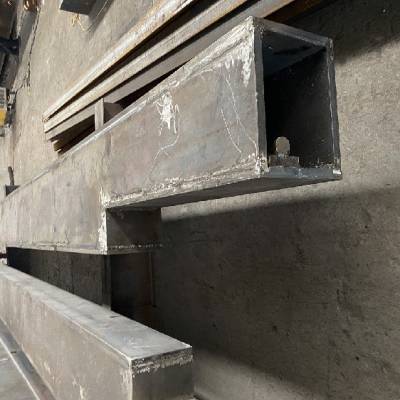

箱型柱的形状好似一个大铁箱子，所以起名“箱型柱”。在建筑工程当中经常会使用到，尤其是在钢结构厂房项目中。在诸城恒强钢构车间，你能看到箱型柱加工的整个过程。从开始下料再到组装焊接等所有工艺加工过程。在全部环节中，箱型柱的焊接工作则是重中之重。

由于钢板经过扭曲加工，焊缝不是规则线形，焊接时应连续作业。焊接时尽量采用较小的热输入，采用多层多道焊，每道焊缝不得过宽。每层每道的焊缝接头应该相互错开，每层至少错开25 ～ 30 mm，以***起弧点的缺陷不会集中在一起且能够被后续焊缝熔掉。每层焊缝焊接完成后，在清理焊渣及飞溅时，顺便对焊缝进行锤击处理，以消除部分焊接内应力。

箱型柱拼装工艺方法： 1.首先以上盖板作为拼装基准，在其拼装面上按施工图要求分别放出隔板及侧腹板装配线，并用样冲标志。 2.先拼装上盖板与隔板，拼装在胎模上进行，装配好后，须施焊完毕方可进行下道工序。 3.腹板装配前须检查腹板的平直度，装配时采用一个方向装配，先定位中部加劲板，后定位腹板。 4.箱体结构整体拼装在U型结构全部完成后进行，先将U型结构腹板边缘矫正好，使其不平度〈L/1000 ，然后在下盖板上放出腹板装配定位线，翻转与U型结构拼装，采用一个方向装配，定位点焊采用对称施焊法。 5.隔板后一面焊接采用电渣压力焊接，采用专用设备电渣压力焊焊接。

箱形柱是由四块钢板焊接而成，制作工艺与焊接H型钢大体相同，其工艺过程见流程图。箱形柱下料采用数控火焰切割机进行柱板切割，开坡口方法为碳弧气刨切割K型坡口，下料完成后进行调直校正，为***柱身板拼装准确，需制备拼装胎膜，拼装顺序为：　首先以上盖板为基准，然后放出横隔板与侧腹板的装配线，进行U型组立，后拼装下盖拼装完成后进行焊接，柱身主体焊接采用埋弧自动焊，加劲板焊接采用电焊机手工焊接，后一面隔板焊接电渣压力焊接的方法进行，焊接设置引弧板。箱形柱焊接完成后进行调直矫正，后用端头铣床进行端头切割。箱形柱涂装严格按标准除锈、刷油，箱形柱制作完成后由专职质检人员进行检验、编号。

钢结构（箱型柱）使用的钢材、焊接材料、涂装材料和紧固件等应具有质量证书，必须符合设计要求和现行标准的规定。

【箱形柱焊接】 箱型柱是由四块钢板焊接而成的。它的制作工艺和焊接h型钢基本上是差不多的。箱型柱下料采用的是数控火焰切割机进行板材切割，开坡口的方法是碳弧气刨切割k型坡口。
